Пример.

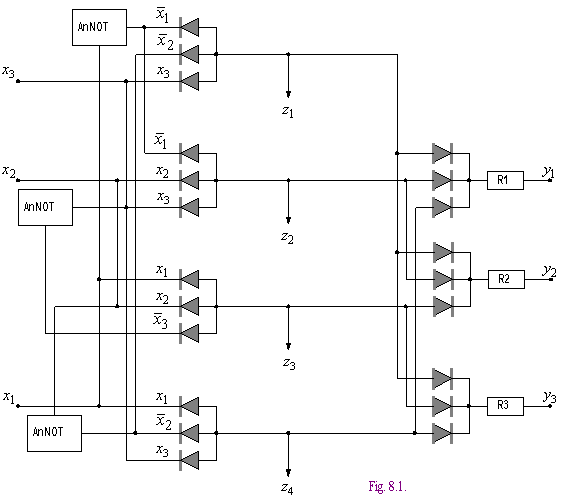

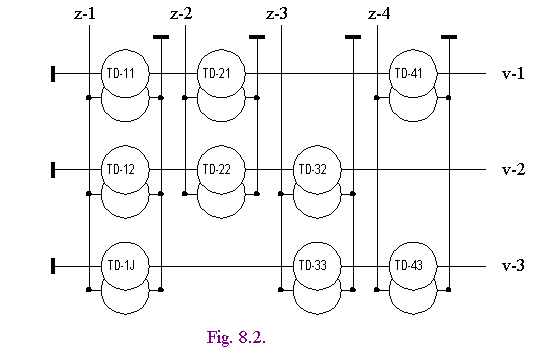

Некоторая булевская схема АД приведена на фиг 8.1 и фиг.8.2. Она описывается таблицей истинности табл. 1. Эта таблица удовлетворяет условиям 1), 2), 3).
Таблица 1.
|
|
| |||||||||
|
X1 |
X2 |
X3 |
Y1 |
Y2 |
Y3 | |||||
|
|
0 |
0 |
1 |
1 |
1 |
1 | ||||
|
0 |
1 |
1 |
1 |
1 |
0 | |||||
|
1 |
1 |
0 |
0 |
1 |
1 | |||||
|
1 |
0 |
1 |
1 |
0 |
1 | |||||
Заключение
Предлагаемые схемы могут использоваться как обратимые преобразователи кодов [6, 7]. Другое применение - аппаратная реализация функций, для которых отсутствуют регулярные схемы алгебры логики, но существуют достаточно простые схемы вычисления функций, обратных данным. Например, существует комбинационная схема умножения, но отсутствует комбинационная схема деления. Умножитель, реализованный предложенным способом, может выполнять и умножение, и деление [8].
Показано, что электрические схемы с ТД эквивалентны электрическим схемам с интеграторами [9]. Поэтому описанные схемы могут быть также реализованы на интеграторах [3, 4, 5, 10].
Очевидна аналогия между ТД и обычными трансформаторами в цепях синусоидального тока. Можно предложить также некоторый иммитатор диода в цепях синусоидального тока. При этом описанные схемы постоянного тока могут быть реализованы как схемы синусоидального тока [11].
