Устройство и работа прибора.

Измерительные преобразователи имеют корректоры для плавной настройки выходного сигнала. Резистором R45 осуществляют настройку «нуля», а резистором R30- настройку «диапазона».

Конденсаторы С1… С5 ПСТ-М служат для обеспечения устойчивости усилительных устройств схемы.

Эля этой же цели служат конденсаторы С1 и С4, расположенные на плате А1.

Конденсатор С2, размещенный на контактах клеммной колодки, обеспечивает низкий уровень пульсации выходного сигнала.

Электронный блок унифицирован для всех моделей измерительных блоков комплекса, выполнен на одной плате с двусторонним расположением DIP-элементов и элементов поверхностного монтажа. Сборка электронного блока осуществляется на самом современном технологическом оборудовании со 100 % контролем как собственно сборки, так и электрических характеристик, что значительно повышает как качество, так и надежность преобразователя в целом. Электронный блок полностью выполнен на радиоэлементах западноевропейского производства и производства США. Элементы коммутации и потенциометры оперативной регулировки удобно и доступно расположены на плате электронного блока.

Унификация электронного блока позволила во всех моделях без исключения получить:

1) переключаемые растущие и падающие характеристики выходного сигнала;

2) переключаемые различные токовые выходные сигналы;

3) сдвиг начального значения выходного сигнала - ±100%, что позволяет осуществить эффект "электронной лупы";

4) полноценный контрольный сигнал - "ТЕСТ", как токовый, так и по напряжению на одних и тех же специальных контактах.

В новом электронном блоке присутствуют традиционные для эксплуатации элементы регулировки. При разработке электронного блока в первую очередь были максимально учтены предложения и пожелания эксплуатирующих организаций различных отраслей промышленности.

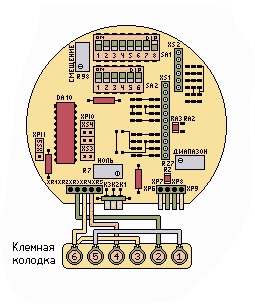

Элементы коммутации и потенциометры оперативной регулировки удобно и доступно расположены на платах 4 и 7 электронного блока (см. рис.), размещенных внутри специального корпуса 5. Корпус 5 закрыт крышками 3 и 8, уплотненными резиновыми кольцами, плата 7 с органами регулирования - дополнительной крышкой 6, которая крепится к плате винтами 14. Канал 10 служит для доступа к корректору "ноль тонко". В зависимости от назначения преобразователя блок имеет сальниковый кабельный вывод 11 (рисунок - основное исполнение), электрический разъем (для ОАЭ - спец. разъем) или специальный кабельный вывод 11 для вида взрывозащиты "взрывонепроницаемая оболочка".

Клеммная колодка 1 предназначена для присоединения жил кабеля, винт 2 для присоединения экрана (в случае использования экранированного кабеля), болт 12 для заземления корпуса.

Для предотвращения несанкционированного доступа к токонесущим элементам взрывозащищенных преобразователей служит пломбируемый винт. 9.

На поверхности корпуса ЭБ преобразователей с видом взрывозащиты "искробезопасная цепь" закреплена не снимаемая табличка (вид В на рисунке).

Обозначение исполнения преобразователя по материалам, контактирующим с измеряемой средой

Обозначение исполнения по материалам

Материал мембран

Материал мембран

Материал мембран

Маркировка деталей

01

Сплав 36НХТЮ

Углеродистая сталь с покрытием

80

02

Сплав 36НХТЮ

Сталь 12Х18Н10Т

15

05

Лента Б5МТЦ (ВУС-6)

Сталь 12Х18Н10Т

15

07

Тантал

Сталь 12Х18Н10Т

15

09

Титан ВТ1-0

Титановый сплав

62

11

Титановый сплав

Сталь 12Х18Н10Т

15

12

Титановый сплав

Титановый сплав

62

Примечания:

Материал уплотнительных колец - фторкаучук или специальные марки резины.

Материал уплотнительных металлических прокладок - медь или нержавеющие сплавы.

По требованию заказчика при заказе преобразователя исполнения по материалам 05, 07 фланцы, пробки для дренажа и продувки, ниппель, монтажный фланец, корпус клапанного блока могут изготовляться из сплавов 06ХН28МДТ, ХН65МВ и Н70МФВ с маркировкой деталей 28, 30 и 32 соответственно. При этом исполнение преобразователя по материалам определяется материалом мембраны.
