Измерение мощности и энергии
На практике изучить измерительные приборы, научится определять мощность электрической цепи и потребляемую энергию.
Теоретическое основание
Работа произведенная в единицу времени, называется мощностью (Р).
- работа электрических сил поля.
[Вт]
[Вт]
100 Вт = 1 гектоватт [гВт]
1000 Вт = 1 киловатт [кВт]
1000000 Вт = 1 мегаватт [МВт]
Электрическая мощность измеряется ваттметром
Электрическая энергия измеряется счетчиком электрической энергии.
[Дж]

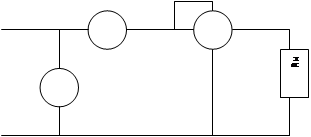

Схема включения ваттметра:
Схема исследования:
Оборудование
Стенд «измерение мощности и энергии», приборный щит № 1
Ход работы
Подключить блок питания к стенду.
Собрать схему, подключить соединение проводами приборы.
Подать напряжение, измеряя нагрузку с помощью лампового реостата, при тех значениях записать показания приборов в таблицу.
Вычислить мощность цепи для тех случаев и потребляемую энергию.
Табл.1
№ опыта |
Данные наблюдений |
Результаты вычислений | |||||
U |
I |
t(c) |
P |
W(энер) |
R |
Pобщ | |
1 |
220 |
0,7 |
600 |
154 |
924 гВт |
314,3 |
704 |
2 |
220 |
1,1 |
3,600 |
242 |
8712 гВт |
122,2 | |
3 |
220 |
1,4 |
4900 |
308 |
15092 гВт |
71,4 |
Р=UI=220*0,7 = 154; W1=154*600=92400=924 гВт
P2=UI2=220*1.1 = 242; W2=242*3600=871200=8712 гВт
P3=UI3=220*1.4 = 308; W3=308*4900=1509200=15092 гВт
Вывод
Ознакомились с методикой вычисления электрической мощности и энергии. Научились работать с измерительными приборами.
Ответы на контрольные вопросы
Мощность – это работа произведённая за единицу времени.
