Водородная энергетика и топливные элементы

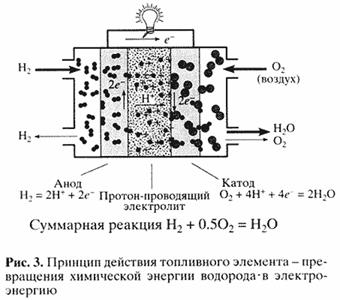

В простейшем топливном элементе, где используются чистый водород и чистый кислород, на аноде происходит разложение водорода и его ионизация (рис. 3). Из молекулы водорода образуются два иона водорода и два электрона. На катоде водород соединяется с кислородом и возникает вода. Фактически в этом и состоит главный экологический выигрыш: в атмосферу выбрасывается водяной пар вместо огромного количества углекислого газа, образующегося при работе традиционных тепловых электростанций.
Первая электрическая энергия была получена с помощью топливного элемента еще в 1839 г. Однако бум вокруг водородной энергетики возник тогда, когда началось освоение космоса. В 60-е годы прошлого века были созданы топливные элементы мощностью до 1 кВт для программ "Джемини" и "Аполлон", в 70-80-е годы - 10-киловаттные топливные элементы для "Шаттла". У нас такие установки разрабатывались для программы "Буран" в НПО "Энергия", которое выступало координатором всей программы, но сами щелочные топливные элементы создавались в Новоуральске на электрохимическом комбинате. В те же годы были построены электростанции мощностью порядка 100 кВт на фосфорнокислотных топливных элементах. В Японии и США имеются опытные 10-мегаваттные электростанции.
С 1990-х годов и по настоящее время идет разработка топливных элементов мощностью от 1 кВт до 1 МВт для стационарной автономной энергетики. Нужно иметь в виду, что и в автотранспорте находят применение топливные элементы, а в качестве их нагрузки - электрические двигатели. Кроме того, сейчас разрабатываются портативные источники электроэнергии (мощность менее 100 Вт) для компьютеров, сотовых телефонов, фотоаппаратов. В качестве топлива в них используется, как правило, метанол, из которого получают водород. Подзарядка элементов производится всего один раз в месяц.
Топливный элемент состоит из ионного проводника (электролита) и двух электронных проводников (электродов), находящихся в контакте с электролитом. Топливо и окислитель непрерывно подводятся к электродам - аноду и катоду, продукты (инертные компоненты и остатки окислителя, а также продукты окисления) непрерывно отводятся от них. Основные типы топливных элементов приведены в таблице 2. По типу электролита они классифицируются на щелочные, твердо-полимерные, фосфорнокислые, расплавкарбонатные и твердооксидные; по рабочей температуре - на низко-, средне- и высокотемпературные. Замечу, что использование электродов из палладия и металлов платиновой группы приводит к повышению удельных характеристик и увеличению ресурса топливных элементов. Полимерная мембрана Nafion, применяемая в твердополимерных топливных элементах, в США и Канаде производится фирмой "Дюпон", в России аналогичные мембраны выпускает фирма "Пластполимер".
Я приводил пример топливного элемента, в электролите которого перенос заряда осуществляется ионами водорода (см. рис. 3). В других топливных элементах носителями заряда могут выступать ион кислорода, радикал ОН- или СО3- окислителями могут быть кислород либо воздух (рис. 4).
