Структурная схема приемника (рис. 3):
Расстояния между передатчиком и приемником, а значит, и амплитуды входных сигналов могут изменяться в широких пределах, поэтому в состав приемников включаются эффективные системы АРУ. Ослабление влияния изменений коэффициента модуляции сигнала достигается с помощью систем автоматической регулировки громкости (АРГ), представляющих собой системы автоматического управления усилением сигнала по низкой частоте.
В авиационных радиоприемниках используются различные схемы подавителей шумов (ПШ), обеспечивающие запирание низкочастотного тракта при отсутствии полезного сигнала или при слишком низком его уровне. Принцип функционирования ПШ можно рассмотреть на примере PC «Ядро» (рис. 10). Кроме элементов схемы НШ, на рис. 10 показаны относящиеся к основному тракту радиоприема амплитудный детектор АД и УНЧ2. Сигналы с выхода амплитудного детектора через УНЧ1 подводятся к фильтрам низких ФНЧ и высоких ФВЧ частот, пропускающим полосы частот 200 .800 и 800 . 1400 Гц соответственно. Полоса 200 .800 Гц содержит основную энергию телефонного сообщения, в полосу 800 . 1400 Гц попадают в основном составляющие спектра шумов. Выходные колебания ФНЧ и ФВЧ выпрямляются детекторами Д1 и Д2, и постоянные напряжения, пропорциональные средним значениям амплитуд звукового сигнала и шума, поступают в схему сравнения их уровней ССУ, которая формирует напряжение, управляющее ключом подавителя шума. Логика работы ССУ такова. Если отношение уровней сигнала к шуму превосходит 3, ключ никакого влияния на УНЧ2 не оказывает. Если же сигнал превышает шум менее чем втрое, ключ ПШ КПШ формирует сигнал, запирающий УНЧ2, и на выход приемника ни сигнал, ни шум не проникают. Таким образом, ПШ обеспечивает нормальное функционирование приемника при достаточно высоком уровне сигнала. При низком уровне сигнала, когда разборчивость речи сильно понижается и чувствуется мешающее действие шума, утомляющего оператора, приемник запирается.
|

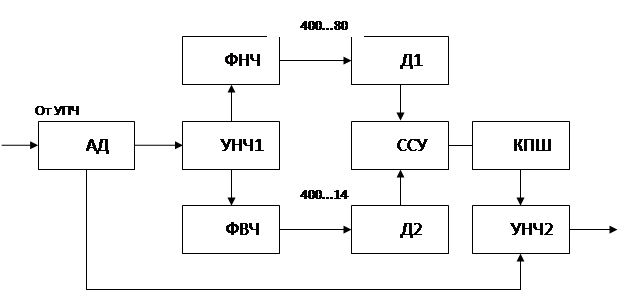

Рис. 10. Схема подавителя шумов РС «Ядро»
Так как схема ПШ обеспечивает запирание УНЧ при сигналах, интенсивность которых втрое меньше шума, то это приводит к некоторому уменьшению дальности радиосвязи. Если возникает необходимость прослушать слабый сигнал, ПШ может быть выключен тумблером, вынесенным на пульт дистанционного управления PC.
В PC «Баклан» применяется ПШ несколько иной конструкции. Он содержит лишь ФВЧ и детектор шума. Выходное напряжение детектора сопоставляется с некоторым пороговым значением и, если оно превышает это значение, вводится в действие ключ ПШ, запирающий УНЧ. В PC «Баклан» предусмотрено автоматическое отключение ПШ напряжением, получаемым в системе АРУ. Если уровень сигнала высок, то в системе АРУ возникает управляющее напряжение, которое отключает ПШ. Цепь автоматического выключения ПШ позволяет избавляться от вредного действия напряжений биений, которые могут возникать между сигналами основной наземной PC и выносного ретранслятора. При этом могут возникать ситуации, когда сигналы биений попадают в область прозрачности ФВЧПШ. Под их действием приемник запирался бы подавителем шума, препятствуя приему полезного сигнала. Цепь автоматического выключения ПШ исключает возможность появления подобных нарушений связи.
8. Радиостанция «Микрон» — основной тип связной PC. Она состоит из моноблока, установленного на амортизационной раме, и выносных устройств.
Функциональная схема PC «Микрон» приведена на рис. 11. Тонкими линиями в схеме показано прохождение сигнала в режиме «Прием», жирными линиями прохождение сигнала в режиме «Передача». Приемный тракт PC выполняет функции селекции, тройного преобразования частоты усиления и детектирования полезного сигнала.
